상자 H 빔 구조 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니

기술 매개 변수:

밀링 모터 전력: P=7.5KW HD750

수평 프레싱 속도: 인버터로 100-800mm/min VFD

수평 슬라이드 정지 속도: 1200mm/min

밀링 헤드 수직 속도: 인버터로 100-800mm/min VFD

수평 공급 모터 전력: 1.5Kw

수직 모터 전력: 2.2Kw

프레싱 헤드의 스핀드 속도: 75-420rpm, 6 단계, 외부 수동 바퀴에 의해 조정. (참고: 이것은 기어 박스를 열고 속도를 변경하기 위해 내부 기어를 변경하는 것을 피하기 위해 업데이트 된 모델입니다.)

밀링 헤드 범위: 0-45dgr

프레싱 커터 좌석 크기: Φ125-250mm

프레싱 스핀드 스턴트: L=100mm

밀링 스핀드 지름: Φ128.57mm

밀링 헤드 코너 구멍: NT50

실내 온도: 10 oC ~ 40 oC

상대 습도:최대 월 평균 상대 습도는 90%입니다.

전기 전력:전압 변동 (등급 주파수 이하) ≤±10%

주파수 변동 (등급 전압 이하) ≤±2%

성능:

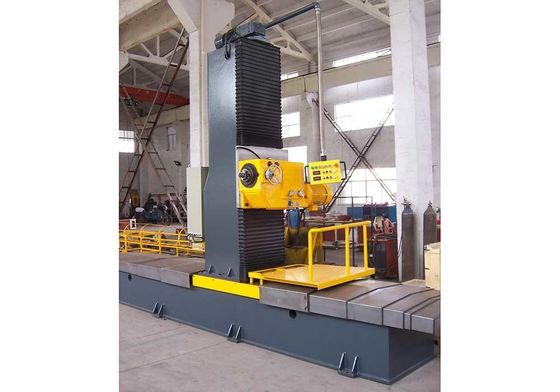

기계는 프레싱 헤드, 칼럼, 기계 몸체, 기계식 공급 시스템, 제어 시스템, 레일 보호 장치, 프레싱 블레이드 등으로 구성됩니다.

수평 및 수직 레일 모두 정밀 유형이며, 큰 부하 용량, 작은 클리어스 및 좋은 정확성;

프레싱 헤드는 스핀드를 따라 100mm 스트로크로 이동할 수 있습니다.

기계는 조작에 편리하고 블레이드 정렬에 편리한 조작 페단으로 장착되어 있습니다.

수직 레일은 설계된 보호 덮개로 인해 먼지와 잔해로부터 보호됩니다.

수평 철도의 보호 단위, 그것은 좋은 밀폐, 소모 및 긴 수명을 가진 장점과 함께 캐스케이딩 스타일입니다. 보호 덮개에 peep 구멍이 있습니다.릴의 윤활 및 청결 상태를 볼 수 있습니다;

기계 몸체와 기둥은 용접 구조이며, 안정적이고 변형되지 않고 좋은 선행을 제공하기 위해 용접 후 통합적으로 연금됩니다.

프레싱 헤드는 전문 제조업체에 의해 생산되며 합리적인 구조, 신뢰할 수있는 성능, 넓은 속도 범위, 좋은 경직성, 낮은 소음, 높은 효율성 및 쉬운 조작이 특징입니다.프레싱 헤드의 RPM는 프레싱 블레이드 좌석의 지름에 따라 수동으로 조정 될 수 있습니다;

프레싱 헤드는 직선 슬라이드에서 0 ~ 45o 범위 내에서 통합적으로 회전 할 수 있습니다.

수평 슬라이드에는 수동 윤활 펌프가 있으며, 철도에 좋은 윤활을 제공합니다.

기계의 프레싱 블레이드 침대는 시장에서 사용할 수있는 표준 유형입니다. 블레이드는 탄화화금속 강철으로 만들어집니다.

공급 범위:

기둥: 프레싱 헤드 (7.5kW), 수직 슬라이드, 기둥 몸체, 승강기 기구, 보호 덮개

수평 슬라이드: 작업 테이블, 기계 몸체, 공급 전송 시스템, 보호 덮개

제어장치: 제어판, 작동 장치, AC 인버터

밀링 블레이드 장착 도구는: 당기 막대, 멘들, 160 표준 밀링 블레이드 좌석, 장착 도구 등을 포함한다.

사용 설명서 (기반 도면, 전기 도표, 수압 도표 포함)

사용자 참여:

a. 기초 (판매자는 도면을 제공합니다).

b. 지구 (L) 볼트 및 확장 볼트.
