| MOQ: | 1SET |
| standard packaging: | 목재 파렛트 |
| Delivery period: | 10-15 일 |
| 결제 방법: | L/C, T/T |
| Supply Capacity: | 100은 / 달에서 설정합니다 |

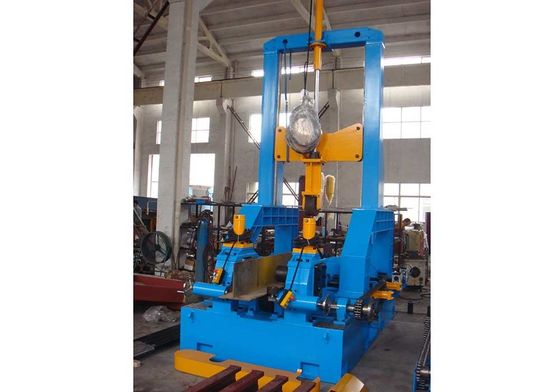

PHJ 통합 H 빔 용접 기계는 H 빔을 생산하기위한 고 효율적인 장비입니다. 조립, 잠수 활 용접 및 직렬은 하나의 기계에서 완료 될 수 있습니다.그것은 I 위치에서 빔을 처리 하 고 8mm 이하의 필레 크기의 가벼운 H 빔에 적합 합니다.
이 모델은 가벼운 용도로 가중 용도로 선택됩니다.
모델: PHJ-15
- 플랜지 두께 T:6-25mm
- 플랜지 너비 B:200-800mm
- 웹 두께 A:4-40mm
- 웹 높이 H:200-1500mm
- 빔 길이는 L:4000-15000mm
- 용접 방법: 평면 SAW (일선)
- 필레 최고 높이: 8mm
- 입력 컨베이어: 총 12m, 세 조각, 그들 중 하나는 드라이버입니다
- 출력 컨베이어: 총 12m, 둘은 높입니다
- 메인 모터: 7.5kW
- 작업 속도: 0.2-2m/min
- 컨베이어 모터: 0.75kWx2
- 용접력: 링컨 PP-1000
- 플럭스 리사이클러: ZH-100 ((3kWx2)
- 수압 시스템 모터: 5.5kW
- 가등급 작업 압력: 6-8Mpa
- 최대 시스템 압력: 10Mpa
조립 부분:
중심 및 위치 고정 장치의 네 세트가 있습니다. 동기화 된 작업, 수동 바퀴에 의해 조정, 납 나사로 중심을 잡고 수압 실린더로 클램프됩니다.
입력 컨베이어 끝에는 초기 중심 손이 있습니다. 플랜지와 웹이 주체로 들어올릴 때, 그것은 주로 판을 중심으로하고 웹이 기울어지지 않도록 지원합니다.
출력 컨베이어 끝에 플랜지에 대한 한 세트의 수동 센터링 고정 장치가 있으며, 조정함으로써 센터를 안정시킵니다.
입력 쪽에 정렬 블록이 있습니다. 웹과 플랜지를 정렬하기 위해서요.
- 용접 부품:
양쪽에서 제 1 빔을 평평한 필레에서 동시에 용접하기 위해 두 개의 용접 타르치 세트.
용접 전력은 CHENGDU HUAYUAN MZ-1000 자동 유선 공급 장치
자동 플럭스 재활용 시스템 두 세트. 플럭스는 자동으로 꿰매기 위해 공급되고, 반복 사용을위한 플럭스를 재활용하기 위해 타르치 후 빨아 입이 있습니다.
용접 속도는 인버터에 따라 변합니다. 사용자는 합리적인 속도를 자유롭게 결정할 수 있습니다.
- 바로잡는 부분:
H 빔은 용접 후 변형 될 것입니다. 정렬 부분을 사용 하 여, 빔을 정렬 할 수 있습니다.
상부 롤은 플랜지 두께와 변형에 따라 수압 실린더를 통해 적절한 압력을 줄 수 있습니다.
모든 롤은 고품질의 합금 금속으로 만들어지고 결함을 피하기 위해 열 처리되어 안정성과 장수기를 보장합니다.
직렬 속도는 모터와 기어박스, 인버터에 의해 제어되는 하나의 모터에 의해 구동되는 조립 속도와 동일합니다.
수압 상승 컨베이어가 있습니다. 그것은 변형에 따라 상승 할 수 있습니다. 조립, 용접 및 직렬을 완료하는 빔을 지원하기 위해.
프로세스는 MITSUBISHI PLC에 의해 제어됩니다. 구동 모터는 AC 인버터에 의해 제어됩니다. 전자기 밸브에 긴 수명을 줄 수있는 수압 시스템에 대한 세밀한 필터가 있습니다.
정렬 부분은 가로 절단에서 용접할 때 변형을 줄이기 위해 작동합니다.
| 모델 | PHJ15 | PHJ18 | PHJ20 |
| 플랜지 두께 | 6~25mm | 6~25mm | 6~25mm |
| 플랜지 너비 | 200~800mm | 200~800mm | 200~800mm |
| 웹 두께 | 5~20mm | 5~20mm | 5~20mm |
| 웹 높이 | 200~1500mm | 200~1800mm | 200~2000mm |
| 빔 길이 | 4000~15000mm | 4000~15000mm | 4000~15000mm |
| 모델 | PHJ15-HD | PHJ18-HD | PHJ20 |
| 플랜지 두께 | 6~40mm | 6~40mm | 6~40mm |
| 플랜지 너비 | 200~1000mm | 200~1000mm | 200~1000mm |
| 웹 두께 | 5~28mm | 5~28mm | 5~28mm |
| 웹 높이 | 200~1500mm | 200~1800mm | 200~2000mm |
| 빔 길이 | 4000~15000mm | 4000~15000mm | 4000~15000mm |
|
|
