| MOQ: | 1SET |
| standard packaging: | 목재 파렛트 |
| Delivery period: | 10-15 일 |
| 결제 방법: | L/C, T/T |
| Supply Capacity: | 100은 / 달에서 설정합니다 |

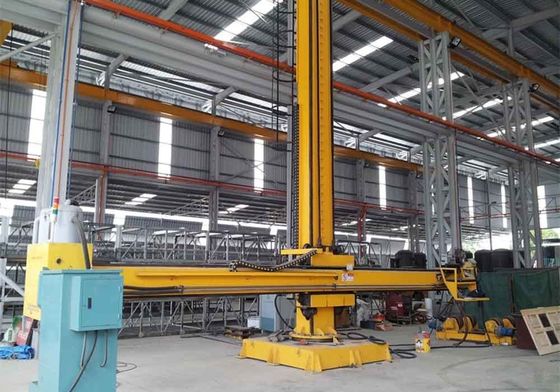

용접 조작기는 자동 용접 장비이며 널리 사용됩니다. 그것은 붐을 들어 올리고, 붐을 확장하여 용접을위한 많은 크기의 작업을 충족시킬 수 있습니다.기둥을 회전시키고 트롤리는 철도에 이동합니다.. 붐 끝은 회전기 또는 포지셔너와 함께 작업하여 탱크에 용접을 수행하기 위해 SAW 헤드로 장착 할 수 있습니다. 용접이 자동이기 때문에 시간과 노동 비용을 절약 할 수 있습니다.그래서 기계는 풍력 타워와 같은 산업에 널리 사용됩니다, 보일러, 화학물질, 선박 창고, 자동차, 금속 구조물 등
이 기계는 주로 기둥 부분, 안내판 부분, 붐 부분, 리프트 감소기 부분, 체중 균형 장치 및 모터화 슬라이딩 보드, 운영 플랫폼 및 수동 잠금 시스템으로 구성됩니다.
기둥, 붐, 가이드 블록은 용접되고 강도가 풀립니다. 가이드 레일은 Mn 강철으로 만들어집니다.
용접 후, 기둥 & 붐은 열 처리, 정밀도를 보장하기 위해 정밀 가공.
위/아래 & 왼쪽/오른 안내 바퀴는 특기 축 구조, 그들을 조정함으로써, 안내 레일의 간격은 레일의 마모를 보상하도록 조정 될 수 있습니다.
모든 샤프트, 축은 샤프트 볼트를 포함하고 열 정제됩니다. 기어와 이동 부품은 모두 표면에 단단합니다.
부름 높이는 브레이크, 워크 휠 감소기, 체인 및 체인 휠과 함께 모터를 통해 이루어집니다. 상단과 하단에는 제한된 스위치가 있습니다.
붐 연장은 기어 및 랙을 통해 모터로 구동됩니다. 머리와 끝에는 제한된 스위치가 있습니다. 속도는 인버터를 통해 제어되며 숫자로 표시됩니다.
보름의 앞쪽 끝에는 총 조절 장치가 있습니다. 총은 움직일 수 있습니다.
기둥과 지하는 슬레우 베어링으로 연결되어 있으며 기둥은 수동으로 +/- 180도 회전하고 수동으로 모든 위치에 잠금 할 수 있습니다.
기둥과 붐의 직사각형 안내기는 16Mn 물질로 고강도이고 바퀴에는 유지보수 용이한 기름 충전 구멍이 있습니다.
사다리에는 안전 보호 장치가 있고, 송전기 부품에는 안전 커버가 마련되어 있습니다.
전기 제어 시스템은 캐비닛, 리모컨 패널으로 구성되어 있습니다.
| 모델 | HC4040H | HC5050H | HC6060H | HC7070H | HC8080H | ||||
| 횡단 도중 (mm) | 4000 | 5000 | 6000 | 7000 | 8000 | ||||
| 높이는 스트로크 (mm) | 4000 | 5000 | 6000 | 7000 | 8000 | ||||
| 열 회전 범위 | +/-180° | ||||||||
| 부름 상승 속도 | 1000mm/min | ||||||||
| 붐 가로 속도 | 120~1200mm/min | ||||||||
| 크로스 슬라이드 스트록 | 100*100mm 모터 | ||||||||
| 끝에서 최대 부하 | 250kg | 250kg | 250kg | 250kg | 250kg | ||||
| 베이스 래블 속도 | 이동식 | 200~2000mm/min | |||||||
| 고정 | 0 | ||||||||
| 철도 거리 | 이동식 | 1730mm | 1730mm | 2000mm | 2000 | 2000mm | |||
| 고정 | 0 | ||||||||
붐의 최소 높이 |
이동식 | 805mm | 805mm | 865mm | 915mm | 975mm | |||
| 고정 | 705mm | 705mm | 765mm | 815mm | 865mm | ||||
| 전체 키 | 이동식 | 6170mm | 7170mm | 8230mm | 9350mm | 10500mm | |||
| 고정 | 6070mm | 7070mm | 8130mm | 9230mm | 10230mm | ||||
|
|
